Centrale Hydroélectrique René-Lévesque – MANIC 3

Hydro-Québec
Côte-Nord, Québec
2020-2024

SIMCO (Anciennement Cosigma) a épaulé les ingénieurs d’Hydro-Québec dans le cadre de l’avant-projet de la réhabilitation des groupes turbines-alternateur (GTA) de la centrale René-Lévesque (Manic-3). Le mandat consistait à fournir l’assistance technique pour les analyses structurales.

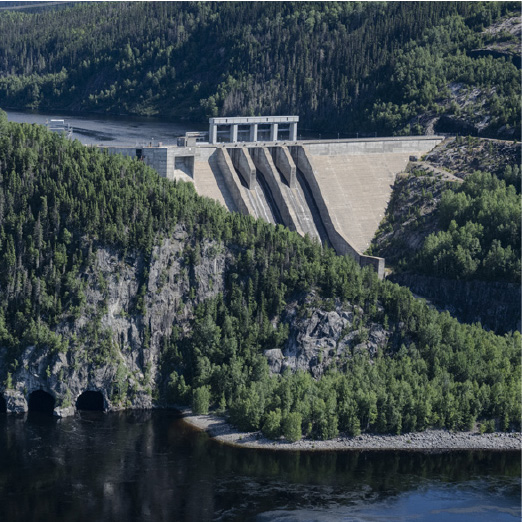

La centrale René-Lévesque (Manic-3) située sur la rivière Manicouagan, à Rivière-aux-Outardes, sur la Côte-Nord, a été construite entre 1970 et 1975. Elle est équipée de six (6) groupes turbine-alternateur (GTA) qui permettent de générer une puissance de 1 176 MW. La centrale a la particularité d’avoir été construite à l’intérieur d’une large galerie voutée intégrée dans la roche. Dans le cadre de l’avant-projet, une augmentation de la capacité de production hydroélectrique était envisagée.

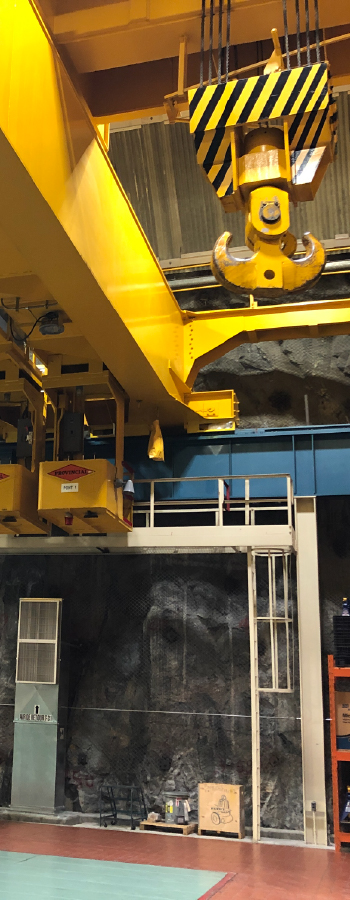

SIMCO a procédé à une évaluation de la sollicitation de plusieurs éléments de la centrale; planchers, colonnes, poutres et autres éléments structurels. Pour garantir des résultats précis et fiables, des logiciels spécialisés d’évaluation et de conception structurale ont été utilisés pour créer des modèles d’analyse tridimensionnels de la superstructure et de l’infrastructure de la centrale. Par exemple, ces modèles ont permis de simuler les effets des charges mobiles des ponts roulants sur la structure, ce qui est crucial pour évaluer la stabilité et la sécurité de la structure de la centrale. Ces modèles ont permis d’évaluer les sollicitations structurales liées à l’utilisation actuelle de la centrale ainsi qu’à des scénarios d’exploitation future. Ces scénarios incluaient des équipements de production plus lourds, comme de nouveaux GTA et des charges spécifiques lors des travaux. Grâce à une compréhension approfondie du comportement structural, un programme de réhabilitation équilibré a été élaboré. L’expertise technique de l’équipe SIMCO a permis d’optimiser les interventions en limitant les renforcements/interventions nécessaires. La capacité d’adaptation de SIMCO, son expérience en réhabilitation structurale et sa collaboration étroite avec Hydro-Québec a garanti des solutions performantes, durables et conformes aux exigences d’Hydro-Québec et aux standards de l’industrie.

Le mandat confié à SIMCO comprenait les tâches suivantes :

• Évaluation de la sollicitation du plancher au niveau du plancher des alternateurs, incluant l’aire de montage et l’aire entre les groupes, en fonction de scénarios de chargement ;
• Évaluation de la sollicitation des colonnes de béton induite par le montage du rotor sur le plancher des alternateurs ;
• Étude du détail constructif du joint de dilatation entre l’aire de montage et l’aire entre les groupes au niveau plancher des alternateurs ;
• Évaluation de la sollicitation des poutres de la voie de roulement de la centrale ainsi que les colonnes d’acier ;
• Vérification de l’alignement des rails en vue de vérifier la capacité des poutres de la voie de roulement du pont roulant ;
• Évaluation de la capacité du béton et du croisillon inférieur pour les nouvelles réactions aux assises d’un stator ;
• Évaluation de la faisabilité structurale de l’agrandissement de la porte de la centrale;
• Préparation d’un bordereau de quantité pour les travaux de renfort

Crédit photo: Hydro-Québec
